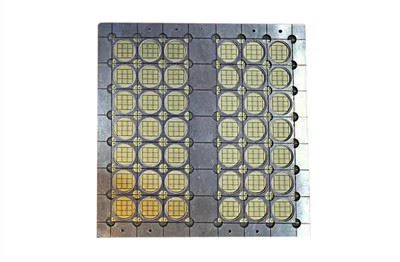

Alumina Multilayer Board Keramické PCB

Detail produktu

Materiál: Alumina keramika (Al2O3) Tloušťka keramiky: 1.0 mm Dirigent: Stříbro Tloušťka stříbra: 20 um Speciální: Rezistor Ostatní: DIP pájecí konektor Použití: Vysokonapěťový napájecí zdroj

Nyní je keramická deska plošných spojů široce používána kvůli její vysoké tepelné vodivosti, nízkému CTE, nízké dielektrické konstantě a odolnosti proti chemické erozi.

S rozvojem čipových komponent a technologie povrchové montáže (SMT) v elektronickém průmyslu se tradiční desky plošných spojů s organickým laminátem jako základním materiálem vyvíjejí směrem k vysoké hustotě, vysoké přesnosti a vysoké spolehlivosti.

Typy keramických desek plošných spojů podle procesu výroby desek plošných spojů:

Vysokoteplotní spoluvypalovaná keramika (HTCC) PCB:

Hlavními složkami keramických substrátů HTCC jsou oxid hlinitý, změkčovadla, pojiva, maziva a rozpouštědla. Tato směs vytvoří zelenou keramiku, která se následně kalandruje a potahuje záclonou. Jako kov pro tisk obvodů lze použít wolfram nebo molybden. Poté se vystaví vysoké teplotě 1700 °C a peče se ve vodíku po dobu 32 až 48 hodin. Poté se laminuje a řeže. To je vhodné pro keramické desky malých rozměrů a ne pro keramické desky velkých rozměrů kvůli nevhodným tolerancím smrštění a špatné deformaci

Nízkoteplotní spoluvypalovaná keramika (LTCC) PCB:

Jedná se o kombinaci skleněných krystalů a skleněných kompozitů. Kromě toho se přidávají další přísady, jako jsou pojiva a neskleněné přísady. Poté se pomocí vysoce vodivé zlaté pasty vytvoří obvodové stopy, které se následně upraví/vypečou v oxidační plynové peci při 900 OC.

Silnovrstvá keramická deska plošných spojů:

Zde jsou na keramický substrát naneseny dva střídající se silné filmy. Jeden je zlatý tlustý film a druhý je dielektrický tlustý film, ale protože zlato je drahé, používá se měděný tlustý film, což je uznávaná technologie pro keramické PCB. Stoh se poté přemístí do naplněné vypalovací pece (měděné, aby se zabránilo oxidaci), ve které se zpracovává v dusíku při teplotě 1000 Ó C. Dielektrická pasta se vyrábí z dusíku.

Aplikace keramické desky plošných spojů:

1- Vysoce aktuální jasná LED světla a reflektory.

2- Automobilová elektronika, jako jsou výkonové regulátory, optické systémy, výkonové měniče a výkonové kondicionéry

3- Průmyslová energetická zařízení, jako jsou servopohony, roboty atd.

4- Mikroprocesor, grafická karta a pole IC

5- Polovodičová zařízení

6- Výkonový zesilovač zvuku založený na vysokovýkonném tranzistoru

7-Obvody související se solárními bateriemi, střídače, nabíječky atd.

8- DC-DC regulátory a obvody řízení spotřeby atd.

Nejčastější dotazy

Q1: Co je tepelná vodivost hliníkové desky?
Odpověď: Obvykle používejte 0.8-3W/mK Pokud máte speciální požadavky, jako je COB (čip na desce), neváhejte nás kontaktovat.

Q2: Je můj soubor PCB Gerber bezpečný, pokud vám jej pošlu k výrobě?
Odpověď: Respektujeme autoritu designu zákazníka a nikdy nebudeme vyrábět PCB pro někoho jiného bez vašeho svolení. NDA je přijatelná.

Q3: Jaké jsou vaše zásady testování a jak kontrolujete kvalitu?
Odpověď: Pro vzorek, obvykle testován létající sondou; pro objem desky plošných spojů větší než 3 metry čtvereční, obvykle testované přípravkem, to bude rychlejší. E-test bude účtován pouze jednou. Je-li zvolen test létající sondou, budou tyto náklady na test znovu účtovány za jakékoli opakované objednávky.

Q4: Jaké soubory bychom měli nabídnout?
Odpověď: Pokud potřebujete pouze PCB, poskytněte soubor Gerber a výrobní specifikace; Pokud potřebujete PCBA, poskytněte prosím soubor Gerber, výrobní specifikaci, seznam kusovníků a soubor Pick & Place/XY. Pokud nemáte soubor PCB Gerber, můžete nám poslat vzorek PCB a sdělit nám požadavek, můžeme to udělat.

Q5: Jak nás kontaktovat?
Odpověď: Můžete nás kontaktovat online, telefonicky, skype, e-mailem a Whatsapp, Wechat a tak dále. Odpovíme vám včas do půl hodiny.
