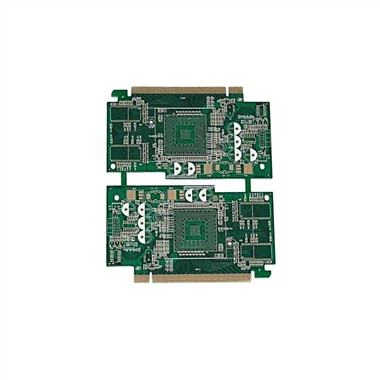

Procesní tok vícevrstvé desky PCB

1 Průběh procesu

The printed circuit board with the prepared graphics → acid degreasing → scanning water washing → secondary countercurrent water washing → micro-etching → scanning water washing → secondary countercurrent water washing → copper plating predip → copper plating → scanning water washing → tin plating predip → Tin plating → secondary countercurrent washing → lower plate

2 podrobný postup

2.1 Pocínování Prepreg

2.1.1 Složení a provozní podmínky pocínování-před-pokovováním

2.1.2 Způsob otevírání nádrže plechového prepregu 4

Nejprve přidejte půl válce destilované vody, poté pomalu ponořte a přidejte 15 l kyseliny sírové s hmotnostním zlomkem 98 procent, zamíchejte a ochlaďte, přidejte 1,5 l Sulfotech Part A, rovnoměrně promíchejte, přidejte destilovanou vodu do 300 l, rovnoměrně promíchejte a je připraven k použití.

2.1.3 Údržba a kontrola pocínování-před-namáčení vany

Přidejte 1 l kyseliny sírové a 100 ml Sulfotech Part A na každých 100 m2 desky. Vanu vyměňte pokaždé, když vana zpracuje 1500 m2 desek.

2.2 Pocínování

2.2.1 Složení a provozní podmínky roztoku pro pocínování 5

2.2.2 Způsob otevírání pocínovací nádrže 2

Nejprve přidejte půl válce destilované vody, poté pomalu přidejte 98 l kyseliny sírové s hmotnostním zlomkem 98 procent, po promíchání a ochlazení přidejte 40 kg Tin Salt 235 na ochlazení na 25 stupňů, přidejte 76 l Sulfotech Part A, 15,2 L Solfotech Part B, 30,4 LSTAdditive Sulfolyt, Přidejte destilovanou vodu na hladinu kapaliny a nechte cirkulovat (elektrolýza 2AH/L při 1,5A/dm2).

2.2.3 Údržba a kontrola kapaliny pocínovací lázně

Před prací analyzujte cín a kyselinu sírovou. 11 l kyseliny sírové, 600 g Tin Salt 235, 600 mL Sulfotech Part A, 800 mL Sulfotech Part B, 750 mL STH Aditivum Sulfolyt by se mělo přidat na každou 100m2 desku. Systém automatického přidávání přidal 56 ml Sulfotech Part A při 200 AH.

Roztok musí být každý týden podroben testu Hull cell, aby bylo možné pozorovat a upravit Sulfotech Part A a Sulfotech Part B.

Rozsah položky Nejlepší hodnota

Sn2 plus 20-30 ml/L 24 ml/L

W(H2SO4) je 98 procent 160-185 ml/L 175 ml/L

Sulfotech část A (Sulfotech část A) 30-60 ml/L 40 ml/L

STH (STH Additive Sulfolyt) 30-80 ml/L 40 ml/L

Sulfotech část B 15-25mL/L 20mL/L

Provozní teplota 18-25 stupňů 22 stupňů

Proudová hustota katody 1,3-2.ASD 1,7ASD 2
