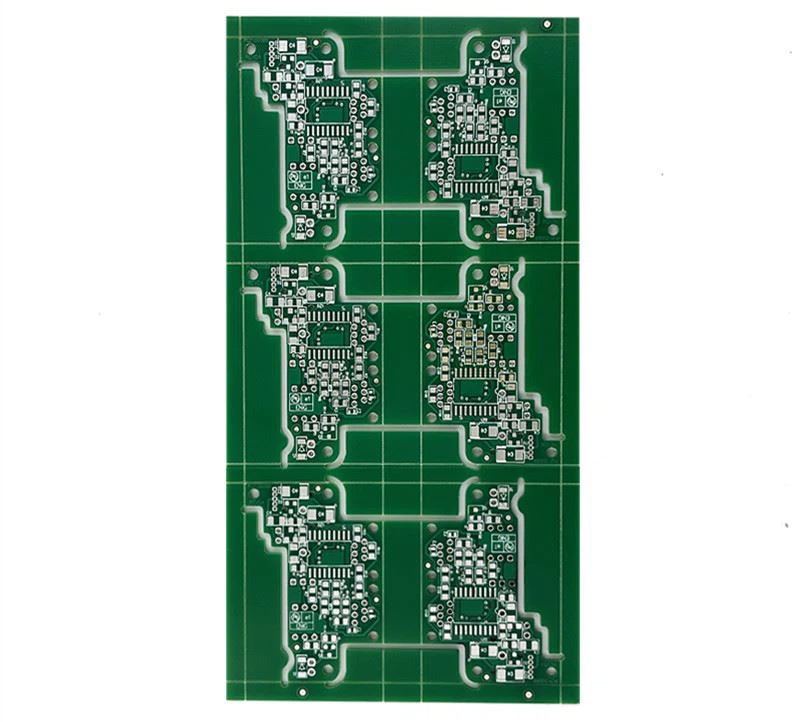

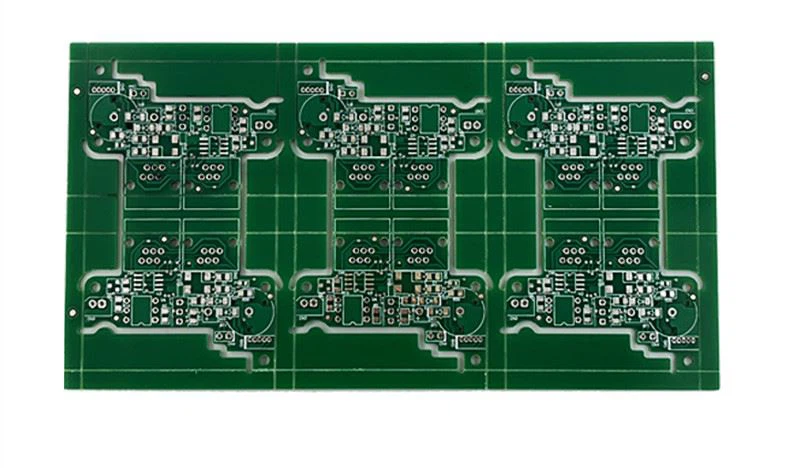

Vícevrstvá deska s plošnými spoji FR4

Detail produktu

● Vrstva: 4

● Materiál: FR-4

● Tloušťka hotové desky: 1.0 mm

● Tloušťka hotové mědi: 1oz

● Minimální šířka/prostor čáry: Větší nebo rovna 3 mil (0,075 mm)

● Minimální otvor: Větší nebo roven 4 mil (0,1 mm)

● Povrchová úprava: ENIG

● Barva masky lder: Zelená

●Barva legendy: žlutá

Jak Beton řeší výrobní problémy v FR4 PCB?

- Příprava otvoru

Pečlivé odstraňování nečistot a úprava parametrů vrtačky: před pokovením mědí věnuje Beton velkou pozornost všem otvorům na desce s plošnými spoji fr4 ošetřené tak, aby odstranily nečistoty, povrchové nerovnosti a epoxidové šmouhy, čisté otvory zajišťují, že pokovení úspěšně přilne ke stěnám otvoru . také na začátku procesu jsou parametry vrtačky přesně nastaveny.

- Příprava povrchu

Pečlivé odstraňování otřepů: naši zkušení techničtí pracovníci si budou předem vědomi, že jediný způsob, jak se vyhnout špatnému výsledku, je předvídat potřebu speciální manipulace a podniknout příslušné kroky, abyste si byli jisti, že proces bude proveden pečlivě a správně.

- Míry tepelné roztažnosti

Beton, který je přizpůsoben pro práci s různými materiály, bude schopen analyzovat kombinaci, aby se ujistil, že je vhodná. při zachování dlouhodobé spolehlivosti cte (koeficient tepelné roztažnosti), s nižším cte, tím méně pravděpodobně dojde k selhání pokovených průchozích otvorů v důsledku opakovaného ohýbání mědi, která tvoří propojení vnitřních vrstev.

- Měřítko

Beton řídí obvody jsou zvětšeny o známá procenta v očekávání této ztráty, takže vrstvy se po dokončení laminovacího cyklu vrátí do svých navržených rozměrů. také pomocí doporučení výrobce laminátu pro základní měřítko v kombinaci s interními statistickými daty řízení procesu k nastavení měřítek, které budou konzistentní v průběhu času v daném konkrétním výrobním prostředí.

-Obrábění

Když přijde čas na sestavení vaší PCB, Beton se ujistěte, že si vyberete, má správné vybavení a zkušenosti, abyste ji vyrobili správně na první pokus.

Balení a dodání

Beton se snaží nejen dát zákazníkům dobrý produkt, ale také věnovat pozornost nabídce kompletního a bezpečného balení. Ke všem objednávkám také připravujeme některé personalizované služby.

- běžné balení:

PCB: Zapečetěný sáček, Antistatické sáčky, Vhodný karton.

PCBA: Antistatické pěnové sáčky, Antistatické sáčky, Vhodný karton.

Přizpůsobené balení: Na kartonu venku bude vytištěn název adresy zákazníka, značka, zákazník musí uvést místo určení a další informace.

FR znamená „ohnivzdorný“, FR-4 (nebo FR4) je označení třídy NEMA pro sklolaminátový epoxidový laminát, kompozitní materiál složený z tkané tkaniny ze skleněných vláken s pojivem z epoxidové pryskyřice, což z něj činí ideální substrát. pro elektronické součástky na desce s plošnými spoji.

Co je vícevrstvá PCB

Vícevrstvé desky plošných spojů odkazují na to, že deska s plošnými spoji má více než dvě měděné vrstvy, například 4L, 6L, 8L, 10L, 12L atd. Se zdokonalováním technologie mohou lidé dávat stále více vrstev mědi na stejnou desku. V současné době můžeme vyrobit 20L-32L FR4 PCB.

Pomocí této struktury může inženýr umístit stopy na různé vrstvy pro různé účely, jako jsou vrstvy pro napájení, pro přenos signálu, pro stínění EMI, pro montáž komponent atd. Aby se předešlo příliš velkému počtu vrstev, Buried Via nebo Blind via budou navrženy ve vícevrstvé PCB. Pro desky s více než 8 vrstvami bude materiál s vysokou Tg FR4 oblíbenější než normální Tg FR4.

Více vrstev, složitější a obtížnější výroba a dražší náklady.

Výhody použití vícevrstvé desky plošných spojů

1. Vhodné pro komplexní design
Složitá zařízení s velkým počtem součástek a obvodů těží z použití vícevrstvých desek plošných spojů. Zařízení s více způsoby použití a pokročilými funkcemi vyžadují tuto složitost. Mnoho vícevrstvých desek plošných spojů má také funkce, jako je řízení impedance a stínění proti elektromagnetickému rušení, které dále zlepšují kvalitu desek plošných spojů a zařízení.

2. Vysoký výkon
Díky vysoké hustotě obvodů je obvodová deska také výkonnější. To znamená, že poskytují vysokou provozní kapacitu a rychlost, díky čemuž jsou zvláště vhodné pro pokročilá zařízení.

3. Vysoce odolný
S rostoucím počtem vrstev jsou silnější desky odolnější. Snese tedy i náročnější podmínky.

4. Malá velikost a nízká hmotnost
Malé rozměry a nízká hmotnost jsou další vlastnosti vícevrstvých desek. Díky tomu jsou ideální pro miniaturizaci zařízení.

5. Jediný přípojný bod
Z hlediska konstrukční jednoduchosti a hmotnosti je další výhodou skutečnost, že vícevrstvá deska plošných spojů pracuje s jedním spojovacím bodem.

Výhody PCB FR4

FR-4 materiál je tak oblíbený kvůli jeho mnoha úžasným vlastnostem, které mohou využít desky s plošnými spoji enig. Kromě toho, že je cenově dostupný a snadno se s ním pracuje, je to elektrický izolátor s velmi vysokou dielektrickou pevností. Navíc je odolný, odolný proti vlhkosti, teplotám a lehký.

FR-4 je široce relevantní materiál, oblíbený především pro svou nízkou cenu a relativní mechanickou a elektrickou stabilitu. I když tento materiál má rozsáhlé výhody a je dostupný v různých tloušťkách a velikostech.
