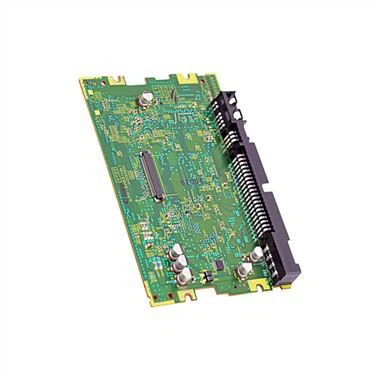

Montáž desky plošných spojů automobilu

Detaily produktu

Modul:

Základní požadavky na výkonsestavy automobilových obvodů

A. Vysoká spolehlivost

Spolehlivost automobilů vychází především ze dvou aspektů: dlouhé životnosti a odolnosti vůči okolnímu prostředí. První z nich odkazuje na skutečnost, že lze zaručit běžný provoz po dobu její životnosti, zatímco druhá na to, že funkce DPS zůstává stejná, když se změní prostředí.

b. Nízká hmotnost a malé rozměry

Lehká, malá auta jsou dobrá pro úsporu energie. Lehkost pochází ze snížení hmotnosti každé složky. Například některé kovové díly jsou nahrazeny technickými plastovými díly. Kromě toho by měla být miniaturizována jak automobilová elektronika, tak PCB. Například objem ECU (Electronic Control Unit) v automobilových aplikacích je počínaje rokem 2000 asi 1200 cm3, zatímco méně než 300 cm3, propadá čtyřikrát. Kromě toho byly výchozí střelné zbraně transformovány z mechanických střelných zbraní propojených dráty na elektronické střelné zbraně spojené pružnými dráty s PCB uvnitř, čímž se objem a hmotnost snížily více než 10krát.

Odlehčení a miniaturizace desek plošných spojů pochází ze zvýšení hustoty, zmenšení plochy, zmenšení tloušťky a vícevrstev.

Výrobní charakteristikySestavení obvodové desky automobilu

(1)Vysokofrekvenční substrát

Automobilové bezpečnostní systémy pro předcházení kolizím/prediktivní brzdění fungují jako vojenské radarové zařízení. Protože automobilové PCB jsou zodpovědné za přenos mikrovlnných vysokofrekvenčních signálů, je třeba použít substrát s nízkou dielektrickou ztrátou spolu s běžným substrátovým materiálem PTFE. Na rozdíl od materiálů FR4 vyžadují PTFE nebo podobné vysokofrekvenční matricové materiály speciální rychlosti vrtání a rychlosti posuvu během procesu vrtání.

(2) Silná měděná deska plošných spojů

Díky vysoké hustotě a vysokému výkonu a hybridnímu výkonu přináší automobilová elektronika více tepelné energie a elektrická vozidla obvykle vyžadují pokročilejší systémy přenosu energie a více elektronických funkcí, což klade vyšší požadavky na odvod tepla a vysoký proud. Vyžadovat.

Výroba tlusté měděné dvouvrstvé PCB je relativně snadná, zatímco výroba tlusté měděné vícevrstvé PCB je mnohem obtížnější. Klíčem je tlustý měděný lept a tlustá výplň volných míst.

Vnitřní cesty tlusté měděné vícevrstvé desky plošných spojů jsou všechny tlusté mědi, takže fotosuchý film pro přenos vzoru je také relativně silný, což vyžaduje extrémně vysokou odolnost proti leptání. Doba leptání vzoru silné mědi bude dlouhá a leptací zařízení a technické podmínky jsou v nejlepším stavu, aby zajistily kompletní směrování silné mědi. Při výrobě vnějšího tlustého měděného vodiče lze nejprve provést kombinaci mezi laminováním relativně tlusté měděné fólie a vzorováním tlusté měděné vrstvy, poté následuje leptání fólií. Suchý filmový odpor pokovování vzorem je také relativně silný.

Povrchový rozdíl mezi vnitřním vodičem tlusté měděné vícevrstvé desky plošných spojů a materiálem izolačního substrátu je velký a běžná vícevrstvá laminace desky nemůže úplně vyplnit pryskyřici, což má za následek dutinu. K vyřešení tohoto problému by se měly co nejvíce používat tenké prepregy s vysokým obsahem pryskyřice. Tloušťka mědi vnitřního vedení u některých vícevrstvých desek plošných spojů není jednotná a v oblastech s velkými nebo malými rozdíly v tloušťce mědi lze použít různé prepregy.

(3) Vložení komponentu

Pro zvýšení hustoty montáže a zmenšení velikosti součástek se plošné spoje se zabudovanými součástkami široce používají v mobilních telefonech, které jsou vyžadovány i pro jiná elektronická zařízení. Proto se také v automobilové elektronice používají desky plošných spojů vestavěné do součástek.

Naše služba

1. Montáž DPS na SMT a DIP

2. Schéma/rozložení/výroba DPS

3.Klon PCBA/výměna desky

4. Obstarávání dílů a zadávání veřejných zakázek

5. Konstrukce skořepiny a vstřikování

6. Celá řada testovacích služeb. Včetně: AOI, funkčního testu, testu v obvodu, X-Ray pro test BGA, testu tloušťky 3D pájecí pasty
